1. Ominaisuudet:

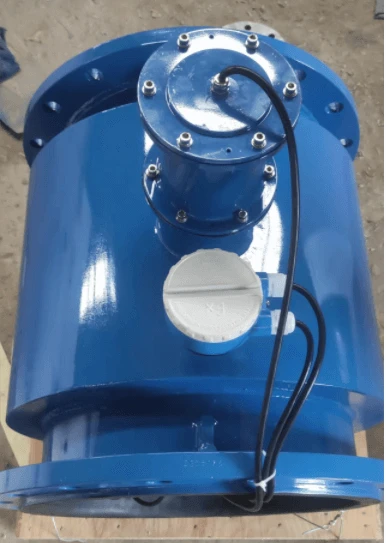

Mitattaessa nesteen virtausnopeutta, joka ei voi täyttää putkea, sinun on käytettävä Non-full-putki sähkömagneettista virtausmittaria, joka on ainoa erikoislaite sellaisen nesteen virtauksen mittaamiseen, joka ei voi täyttää putkea. Se käyttää elektrodeja nesteen virtausnopeuden mittaamiseen, ja nestetason anturi mittaa väliaineen nestetason putkessa ja lähettää sitten signaalin muuntimelle, ja näyttölaite laskee väliaineen kumulatiivisen virtauksen ja hetkellisen virtauksen putki. Sillä on korkea tarkkuus, ei vaimennuselementtejä mittausputkessa, helppo asennus ja pitkä käyttöikä. Tämä virtausmittari soveltuu erityisesti kunnallisten sadevesi-, jätevesi-, jätevesi- ja kasteluvesiputkistojen mittaustarpeisiin.
2. Perustoiminnot:
★ Matalataajuinen neliöaaltoherätys, herätetaajuus:
1/16 tehotaajuus;
★Viroitusvirta voidaan valita 50mA, 100mA;
★ Nopeudenmittausalue: 0.01-20m/s, nopeuden mittausresoluutio: 1mm/s;
★ DC 12V hakkurivirtalähde, jännitteen sovellusalue:
12VDC-30VDC;
★ DC 3.6V hakkurivirtalähde, jännitealue: 3.6VDC
★ Verkkotoiminto: MODBUS (RTU), TTL-taso;
★ Kiinan ja Englannin näyttötila, (englanti varattu);
★ Mukautettavat eteenpäin- ja taaksepäinmittaukset, tallenna erikseen: eteenpäin kokonaismäärä, taaksepäin kokonaismäärä näyttää kymmenen numeroa;
★ Sähkömagneettista virtausmittaria, joka ei ole täynnä putkia, voidaan käyttää avoimien ei-täysien putkien (pyöreiden, suorakaiteen muotoisten tai muiden erikoismuotoisten putkien) virtauksen mittaamiseen.
★ Voidaan käyttää kunnallisen sadeveden, jäteveden, jäteveden poisto- ja kasteluvesiputkistojen jatkuvaan mittaukseen
★ Pystyy mittaamaan kaksisuuntaista virtausta eteenpäin ja taaksepäin
★ Anturi voi toimia luotettavasti pitkään ankarissa paikoissa ja viemärivesiolosuhteissa
★ Laaja virtauksen mittausalue 0.05-10m/s
★ Suuri virtauksen mittaustarkkuus, eikä siihen vaikuta alavirran, sivujoen vesi, tukos ja muut tekijät
★Lyhyt suora putkiosuus tarvitaan putkilinjan mittaamiseen
★Suuri näyttö, taustavalaistu LCD, pystyy lukemaan mittaustietoja voimakkaasta valosta tai yöstä riippumatta
★ Laitteen näyttötoiminto on valmis, se voi näyttää hetkellisen virtauksen, virtauksen, kumulatiivisen virtauksen ja muita tietoja, ja siinä on tietokoneviestintäliitäntä 232, 485 (valinnainen)
★ Nimellishalkaisija: pyöreä putki DN100 ~ DN6000
★ Suorakaiteen muotoisen putken leveys Vähintään 6 m syvyys Vähintään tai yhtä suuri kuin 6
3. Asennus ja huolto:
Ei-täysputkisen sähkömagneettisen virtausmittarin asennusvaatimukset ovat samat kuin tavallisen sähkömagneettisen virtausmittarin.
★ Asennuspaikka ja -asento määritetään tarpeen mukaan, mutta elektrodin akselin on oltava vaakasuora.
★ Sähkömagneettisen virtausmittarin on oltava hyvin maadoitettu häiriösignaalien vähentämiseksi. Maadoituksella on kaksi vaatimusta: toinen on, että anturin ja muuntimen maadoitusjohtimen on johdettava mitattavaa väliainetta ja toinen on, että maadoitusta on käytettävä nollapotentiaalina.
★ Häiriösignaalien välttämiseksi anturin ja muuntimen välisessä signaalijohdossa on käytettävä erityistä suojattua johtoa ja se on asetettava erikseen maadoitettuun teräsputkeen. Signaalikaapelia ja virtakaapelia ei voi sijoittaa samaan teräsputkeen.
★Kun virtausmittari asennetaan maan alle, on asennettava instrumenttikuivo.
★ Väliaineen epävakaa virtaus ei vaikuta mitattuun arvoon, joten etu- ja takasuoralle putkiosuudelle ei ole erityisvaatimuksia virtausmittaria asennettaessa.
Ei-täysputkisen sähkömagneettisen virtausmittarin huoltotyökuormitus on hyvin pieni, mutta käytön jälkeen jäteveteen kertyy usein anturin sisäseinään tarttuva kerros, joka tulee poistaa ajoissa. Muussa tapauksessa, kun tartuntakerroksen johtavuus on ristiriidassa nesteen johtavuuden kanssa, se aiheuttaa elektrodipiirin katkeamisen tai oikosulun ja mittari ei toimi kunnolla. Siksi teollisuusjäteveden mittauksessa virtausmittaria valittaessa on parasta varmistaa, että nesteen virtausnopeus on yli 3-4m/s. Tällä voi jossain määrin olla merkitystä putkilinjan itsepuhdistumisessa ja tartuntakerroksen laskeutumisen estämisessä.
4. UKK:
1. K: Missä kenttätilanteissa ei-täysputkea sähkömagneettista virtausmittaria käytetään?
V: Ensinnäkin tällä instrumentilla mitattu putken pienin halkaisija on DN100 (4"), kun johtava neste virtaa putkessa, neste ei voi täyttää putkea. Tämäntyyppinen virtausmittari voi mitata hetkellisen virtauksen, kumulatiivisen virtauksen välineen korko jne.
2. K: Mikä on tarkkuus?
V: Tarkkuus voi olla 2%.
3. K: Voidaanko se liittää ohjausjärjestelmään? Mitkä ovat tulostustavat?
V: Tietenkin sen tulostustapoja ovat: Modbus, 4-20MA, Hart (muokattu) jne.
4. K: Mikä on vähimmäistilausmäärä?
V: Vähimmäistilausmäärämme on 1 kpl.
