1. Ominaisuudet ja sovellettavuus:

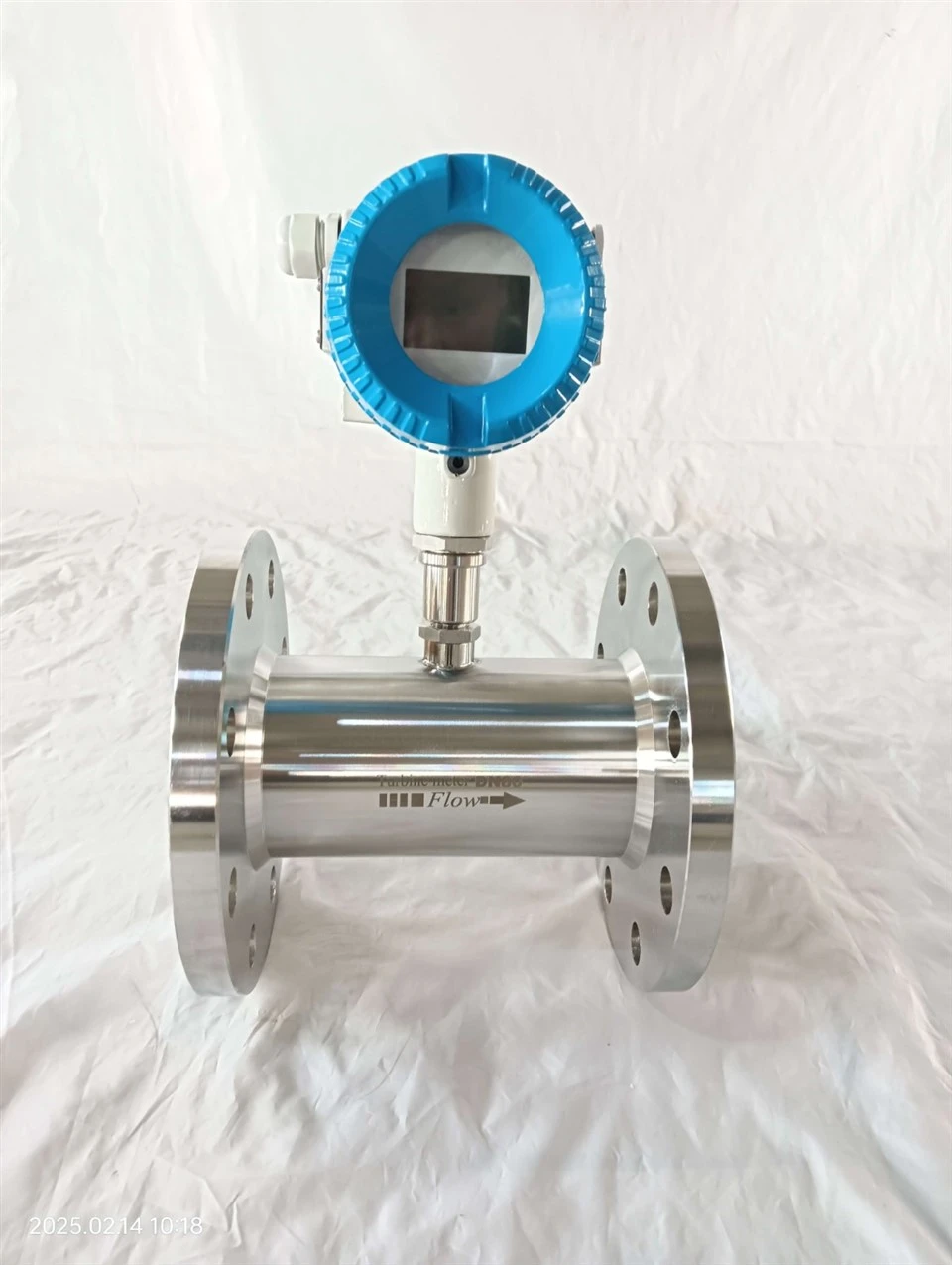

Nesteturbiinimittarit on suunniteltu erityisesti syövyttämättömien nesteiden hetkellisen ja kumulatiivisen virtausnopeuden mittaamiseen. Niiden tarkkuus on jopa 0,5 %, ja anturin materiaali voidaan valita SS304:stä ja SS316:sta. Ne ovat ensisijainen mittauslaite ei--johtaville nesteille, kuten ruokaöljylle, dieselpolttoaineelle ja bensiinille. Varustettu 4-20 mA lähdöllä, pulssilähdöllä ja RS485-tiedonsiirrolla mahdollistavat etävalvonnan, hallinnan ja saumattoman integroinnin ohjausjärjestelmiin, mikä helpottaa automatisoitua hallintaa.
2. Tuotteen vakiotiedot:
※ Sovellettava putken halkaisija: DN4-DN450, ota meihin yhteyttä muita kokoja varten. Käytettävä väliaine: Neste.
※ Ympäristöolosuhteet:
Ympäristön lämpötila: (-30~+70) astetta
Keskilämpötila: (-50~+100) astetta / (-50~+150) astetta
※ Virtalähde:
Päävirtalähde: 12-24VDC/30mA (-20%~+15%)
Akkuvirtalähde: 3,6 V kertakäyttöinen litiumakku
※ Lähtösignaali:
4 ~ 20 mA lineaarinen virtalähtö, pulssilähtö, Modbus_RS485-protokollaviestintä (HART-protokollaviestintä valinnainen)
※ Muuntimen materiaali: alumiiniseos, anturin materiaali: SS304 tai SS316.
※ Anturin liitäntätapa: Laippa, kierre, puristin.
※ Paineluokitus: 0,6-20Mpa
※ Näyttö: LCD-näyttö
※Räjähdyskestävyys-: Ex db IIc T6 Gb
3. Virtausnopeusaluetaulukko:
Taulukossa näkyvät nesteturbiinimittareiden eri putkihalkaisijoita vastaavat maksimi- ja vähimmäisvirtaukset. Jos tietyn putken halkaisijan minimivirtaus on pienempi kuin virtausnopeusaluetaulukossa määritetty arvo, mittausvirhe kasvaa.
|
Putken halkaisija (mm) |
Normaali virtausalue |
laajennettu virtausalue |
|
(m3/h) |
(m3/h) |
|
|
4 |
0.04-0.25 |
0.04-0.4 |
|
6 |
0.1-0.6 |
0.06-0.6 |
|
10 |
0.2-1.2 |
0.15-1.5 |
|
15 |
0.6-6 |
0.5-5 |
|
20 |
0.8-8 |
0.45-9 |
|
25 |
1-10 |
0.5 -10 |
|
32 |
1.5-15 |
0.8-1 |
|
40 |
2-20 |
1-20 |
|
50 |
4-40 |
2-40 |
|
65 |
7-70 |
5-70 |
|
80 |
10-100 |
7-100 |
|
100 |
20 -20 |
10-200 |
|
125 |
25-250 |
13-250 |
|
150 |
30-300 |
15-300 |
|
200 |
80-800 |
40-800 |
|
Tarkkuustaso |
±0.5% |
±1% |
4. Laippaliitoksen mittataulukko:
Laippakytketyissä{0}}nesteturbiinimittareissa laipan standardi ja paineluokitus sekä virtausmittarin anturin koko ovat kaikki muokattavissa.
|
|
|||||
|
Kaliiperi (mm) |
L(mm) |
H(mm) |
|||
|
Pulse tyyppi |
4-20ma lähtötyyppi |
||||
|
15 |
75 |
175 |
180 |
4,0 Mpa |
|
|
20 |
80 |
185 |
190 |
||
|
25 |
100 |
200 |
205 |
||
|
32 |
140 |
210 |
215 |
||
|
40 |
140 |
215 |
220 |
||
|
50 |
150 |
230 |
235 |
||
|
65 |
170 |
255 |
260 |
1,6 Mpa |
|
|
80 |
200 |
260 |
265 |
||
|
100 |
220 |
285 |
290 |
||
|
125 |
250 |
310 |
315 |
||
|
150 |
300 |
345 |
350 |
||
|
200 |
350 |
395 |
400 |
||
5. LWGY-tyyppinen nesteturbiinin virtausmittari ilman näyttöä ja lähtöä:
Seuraava on pulssimainen nesteturbiinin virtausmittari. Siinä ei ole näyttöä, mutta siinä on pulssilähtö ja 4-20 mA lähtöominaisuudet. Se liitetään ohjaus- ja näyttöjärjestelmään tarkkoja mittauksia varten, ja sen suurin etu on alhainen hankintahinta.
6. RFQ:
Q1. Oletko valmistaja vai kauppayhtiö?
A1: Olemme valmistaja. Tehtaamme sijaitsee Kaifengissä, Kiinassa ja olemme toimineet vuodesta 2002. Valmistamme ja myymme pääasiassa erilaisia teollisuuden virtausmittareita ja muita tuotteita. Tervetuloa käymään!
Q2. Mitä tuotteita ja palveluita voit tarjota?
A2: Voimme tarjota yhden-virtausmittarin palveluita. Tuotteitamme ovat erilaiset teollisuuden virtausmittarit, teollisuuden ultraäänivesimittarit, paine-erolähettimet, painelähettimet ja muut instrumentit ja mittarit.
Q3. Mitkä ovat pakkausehdot?
A3: Yleensä valitsemme sopivimman ja turvallisimman pakkauksen tuotteen painon ja kuljetustavan perusteella. Pienputkilaitteisiin, jotka ovat suhteellisen kevyitä, erityisesti pikakuljetukseen, valitsemme pahvilaatikot, joissa on vaahtomuovipehmuste. Suuren putkihalkaisijan laitteisiin, erityisesti merirahtiin, valitsemme puiset laatikot.
Q4. Mikä on toimitusaikasi?
A4: Meillä on laaja valikoima raaka-aineita ja vakiokokoonpanolaitteita. Vakiotyypeillä (50 kappaleen sisällä) tuotanto- ja kalibrointiaika vahvistetun tilauksen vastaanottamisen jälkeen on 2 työpäivää. Ei--standardityyppien tuotantoaika vaihtelee määrästä ja teknisistä tiedoista riippuen, tavallisesti 5 työpäivää. Tarkempia tietoja varten ota yhteyttä myyntiedustajaamme.
Q5. Mikä on vähimmäistilausmääräsi?
A5: Minimitilausmäärämme on 1 kappale.
Q6. Miten varmistat tuotteiden hyvän laadun?
A6: Meillä on täydellinen laadunvalvontajärjestelmä; IQC- ja OQC-osastot käyvät läpi kaikki tuotteemme kattavan tarkastuksen ennen kuin ne lähetetään asiakkaille.
