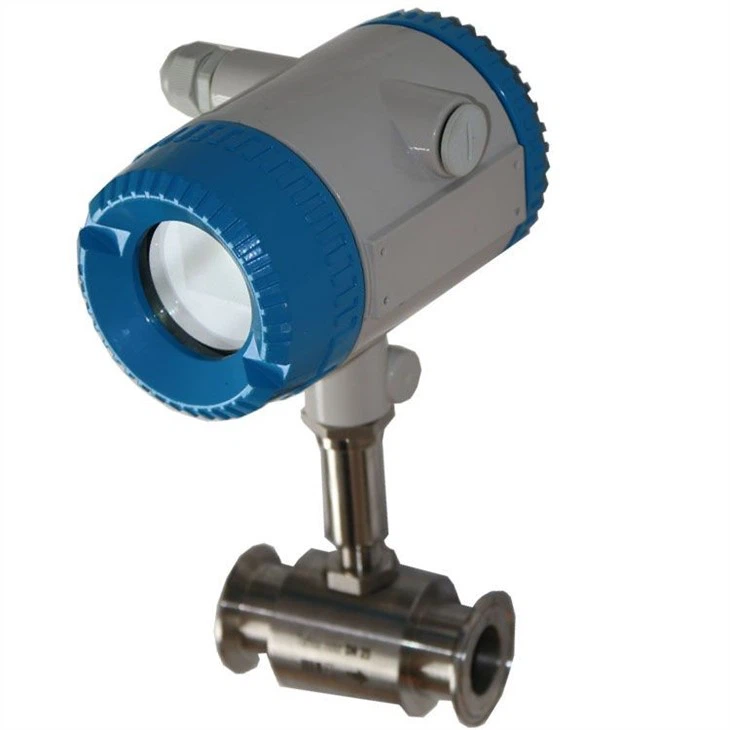

Turbiinityyppisen virtausmittarin toimintaperiaate
nesteturbiinivirtausmittaria käytetään tilavuusvirtauksen ja/tai virtausnopeuden mittaamiseen ja sillä on suhteellisen yksinkertainen toimintaperiaate.
Kun neste virtaa turbiinimittarin läpi, se törmää turbiinin siipiin, jotka voivat vapaasti pyöriä akselin ympäri turbiinin kotelon keskiviivaa pitkin.
Turbiinin roottorin kulma- (pyörimis-) nopeus on suoraan verrannollinen turbiinin läpi virtaavan nesteen nopeuteen.
Tuloksena saadaan virtausmittarin runkoon asennettu sähköinen poiminta/poistolaitteet.
Mitattava keskiaine
Mittausväliaineen virtausnopeus, instrumenttialue ja kaliiperi Yleistä väliainetta mitattaessa voidaan turbiinin virtausmittarin täyden mittakaavan virtaus valita mittausväliaineen virtausnopeuden 0,5-12m/s välillä ja alue on suhteellisen laaja. Valittu mittarin koko (kaliiperi) ei välttämättä ole sama kuin prosessiputkiston, ja se tulee määrittää sen mukaan, onko mittausvirtausalue virtausnopeusalueella.
Eli kun putkilinjan virtausnopeus on liian pieni täyttääkseen virtausmittarin vaatimukset tai kun mittaustarkkuutta ei voida taata tällä virtausnopeudella, mittarin halkaisijaa on pienennettävä, jotta virtausnopeus putkilinjassa on suuri ja saadaan tyydyttävät mittaustulokset.
Ttekninen parametri
| Tuotteen nimi | Turbiinin virtausmittari |
Nimellishalkaisija (mm) | DN4-DN200mm |
Keskikokoinen | Vesi, diesel, öljy, polttoaine, hydrauliöljy, kaasu, nestekaasu jne |
Tarkkuusluokka | Vakiotyyppi on 1 %, räätälöity 0,5 % ja 0,2 % |
Instrumentin materiaali | SS304; SS316; jne. |
Keskilämpötila | Keskitaso: -20 ~ 120 ℃ |
Yhteys | Kierre, laippa, kolmikiristin |
Signaalin lähtö | 4-20mA tai pulssilähtö |
Virransyöttö | AC220V, DC12-24V tai litiumparisto |
Signaalilinjan liitäntä | Sisäkierre M20×1,5 |
Räjähdyssuojattu luokka | ExdIIBT6 |
Suojausluokka | IP65 |
Avainsanat | turbiinivirtausmittari vesimehulle |
Turbiinin virtausmittarin tyyppi
Asennus
1. Asennuspaikka
Virtausmittari tulee asentaa vaakasuoraan, ja anturin virtaussuuntaa asennuksen aikana osoittavan nuolen tulee vastata nesteen virtaussuuntaa.
2. Asennuspaikka
Virtausmittarin tulee toimia sillä ehdolla, että mitattavan nesteen lämpötila on -20~+120℃ ja ympäristön suhteellinen kosteus on enintään 80%. Helpon huollon kannalta se tulee asentaa paikkaan, jossa se on helppo purkaa ja vaihtaa ja välttää putken tärinää tai putkijännitystä. Kun otetaan huomioon vahvistimen suojaus, sitä tulee välttää mahdollisimman kauas voimakkaalta lämpösäteilyltä ja radioaktiiviselta vaikutukselta. Samalla on vältettävä voimakkaan ulkoisen sähkömagneettisen vaikutuksen vaikutusta tunnistuskelaan. Jos sitä ei voida välttää, anturin vahvistimeen tulee asentaa suojakansi, muuten häiriö vaikuttaa vakavasti näyttölaitteen normaaliin toimintaan.
Viritettäessä ja kutistettaessa: L=15D yksittäisessä kulmanivelessä: L=20D
Kaksoiskulmanivelille: L=25D (yksi taso) L=30D (kaksi tasoa)
Suorakulmaiselle kyynärnivelelle: L=40D
Kun sulkuventtiili on suora: L=20D (venttiili täysin auki) L=50D (venttiili puoliauki)
Lisäksi. Pyörrevirran ohjaamiseksi tehokkaasti ja mittaustarkkuuden parantamiseksi voidaan putkijoukosta koostuva tasasuuntaaja siirtää ylävirran osan suoralle putkiosalle. Ranskalaisen ylemmän tasasuuntaajan jälkeen suoran putkiosan pituus on (10~20)D.
(2) Nesteessa on epäpuhtauksia, jotka vaikuttavat anturin toimintaan. Anturin käyttöiän pidentämiseksi putkilinjaan anturin eteen tulee asentaa suodatin, jonka silmäkoko on 3-9 vrk/cm2. Yleensä halkaisijaltaan suuret silmät ovat harvat ja halkaisijaltaan pienet silmät ovat tiheitä. Anturin normaalin toiminnan varmistamiseksi suodatin tulee myös valita todellisen käytön mukaan.
(3) Anturin tulolaippaa hitsattaessa on huomioitava, että putkessa ei ole ulkonevaa osaa. Kun tulolaippa yhdistetään, kahden laipan ulkokehä on täysin anastomoitunut, eikä rengasta voi paljastaa putkessa. Epäkeskinen vähennin aiheuttaa epätasaisen virtausnopeuden jakautumisen, joten sitä ei voida käyttää.
(4) Jotta varmistetaan huoltotarve työhalkaisijan alapuolella, putkilinjaan tulee asentaa sulkuventtiili (sulkuventtiili) ennen ja jälkeen lähettimen ja ohitusputki tulee asentaa.
Virtauksensäätöventtiili tulee asentaa anturin alavirtaan. Kun anturia käytetään, ylävirran sulkuventtiili on avattava kokonaan, jotta vältetään turbulenssi nesteen ylävirran osassa.
(5) Kun virtaus anturin läpi on liian suuri (ylittää virtausalueen ylärajan), laakeri kuluu suuren nopeuden pinnan vuoksi. Siksi, kun odotetaan liiallista virtausta, virtauksen säätöventtiili, joka sijaitsee alavirran osassa, voi säätää virtausta.
(6) Koska putkistossa oleva kaasu tuo suuria virheitä anturin mittaukseen, kiinnitä asennuksessa erityistä huomiota tilanteeseen, jossa kaasua sekoittuu mitattavaan nesteeseen, erityisesti kevyiden nestemäisten väliaineiden mittauksessa. Siellä on ilmanerotin.
(7) Asennettaessa anturia uuteen putkeen, jotta estetään putkiston epäpuhtaudet pääsemästä anturiin, on suositeltavaa vaihtaa anturi tyhjään putkeen, kun se on ollut käynnissä jonkin aikaa, ja vaihtaa anturi sen jälkeen varmistaakseen, että epäpuhtaudet on valutettu pois.
